Сначала функция, затем тип
| Функция | Подходящие семейства | Ключевая граница |
|---|---|---|
| Разъемное соединение | Болты, винты, шпильки, гайки, шайбы | Резьба, зажим, доступ и метод затяжки |
| Неразъемное соединение | Заклепки, сварные шпильки и гайки | Процесс формирования и контроль |
| Фиксация и базирование | Штифты, шплинты, шпонки, стопорные кольца | Нагрузка, посадка, канавка или отверстие |
| Крепление к основанию | Анкеры, шурупы, саморезы | Материал и состояние основания |
| Ответственные стальные узлы | Высокопрочные болтокомплекты | Комплектность и управляемое натяжение |
Семейства крепежа
| Семейство | Определение | Контур | |
|---|---|---|---|
| Болты | Болт — крепежное изделие с наружной резьбой, головкой и, как правило, гладкой частью стержня, образующее разъемное соединение с гайкой или резьбовым отверстием. | Крепеж | Открыть раздел |
| Винты | Винт — резьбовое крепежное изделие, затягиваемое за привод в головке или на торце и работающее в резьбовом отверстии, с гайкой либо как установочный элемент. | Крепеж | Открыть раздел |
| Шпильки | Шпилька — стержень с наружной резьбой на обоих концах или по всей длине, применяемый там, где требуется разъемное соединение без постоянной головки. | Крепеж | Открыть раздел |
| Гайки | Гайка — крепежное изделие с внутренней резьбой и приводной поверхностью, создающее зажим совместно с болтом, шпилькой или винтом. | Крепеж | Открыть раздел |
| Шайбы | Шайба — деталь под головкой болта, винта или гайкой, которая распределяет контактное давление, защищает поверхность, задает опорную геометрию либо выполняет специальную функцию. | Крепеж | Открыть раздел |
| Шурупы | Шуруп формирует или использует резьбовой канал в древесине, полимере либо другом сравнительно мягком основании и передает нагрузку через профиль специальной резьбы. | Крепеж | Открыть раздел |
| Саморезы | Самонарезающий винт формирует сопряженную резьбу в предварительном отверстии или в процессе сверления листового материала; слово «саморез» используется как распространенный профессиональный термин. | Крепеж | Открыть раздел |

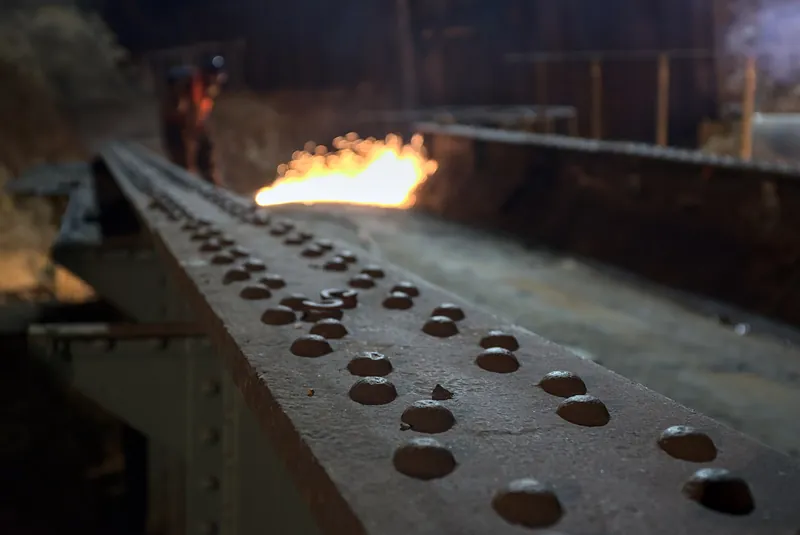

| Заклепки | Заклепка образует неразъемное соединение за счет формирования замыкающей головки или деформации корпуса в отверстии. | Крепеж | Открыть раздел |
| Заклепочные гайки | Заклепочная гайка создает несущую внутреннюю резьбу в тонком листе или полом профиле путем осевой деформации корпуса при доступе только с лицевой стороны. | Крепеж | Открыть раздел |
| Штифты | Штифт — цилиндрическая, коническая или упругая деталь без рабочей резьбовой пары, используемая для точного взаимного положения, фиксации или передачи поперечной нагрузки. | Крепеж | Открыть раздел |
| Шплинты | Разводной шплинт проходит через поперечное отверстие и фиксирует корончатую гайку, ось или палец за счет разведения концов. | Крепеж | Открыть раздел |
| Шпонки | Шпонка устанавливается в пазы вала и ступицы и передает крутящий момент через боковые поверхности, одновременно влияя на напряжения и точность соединения. | Крепеж | Открыть раздел |
| Стопорные кольца | Стопорное кольцо устанавливается в канавку на валу или в отверстии и ограничивает осевое перемещение детали. | Крепеж | Открыть раздел |
| Анкеры | Анкерная система передает растягивающие, сдвигающие и комбинированные усилия от закрепляемой детали в бетон, камень, кладку или другое основание. | Крепеж | Открыть раздел |
| Болтокомплекты | Высокопрочный конструкционный болтокомплект — согласованная система из болта, гайки и шайбы или шайб для соединения стальных конструкций с контролируемым предварительным натяжением. | Крепеж | Открыть раздел |
| Гвозди и скобы | Гвозди и строительные скобы — нерезьбовые крепежные изделия, удерживаемые в основании трением, формой стержня и механическим зацеплением. | Крепеж | Открыть раздел |
| Сварной крепеж | Сварной крепеж присоединяется к листу или профилю локальным сварочным процессом и создает резьбовую или опорную точку без сквозного отверстия. | Крепеж | Открыть раздел |
| Специальный крепеж | Специальный крепеж создается для особой геометрии, среды, монтажа, защиты от вскрытия или отраслевой функции, которую не покрывает обычное серийное изделие. | Крепеж | Открыть раздел |
Нормативные опоры
Официальные карточки документов. Перед применением проверьте статус и редакцию в своей юрисдикции.
ГОСТ 27017-86
Изделия крепежные. Термины и определения
Статус сверять в официальном реестреОфициальная карточкаГОСТ ISO 898-1-2014
Механические свойства болтов, винтов и шпилек из углеродистых и легированных сталей
Статус сверять в официальном реестреОфициальная карточкаГОСТ ISO 898-2-2015
Механические свойства гаек из углеродистой и легированной сталей
Статус сверять в официальном реестреОфициальная карточкаГОСТ ISO 3269-2021
Крепежные изделия. Приемочный контроль
Действует; заменил редакцию 2015 годаОфициальная карточкаЧастые вопросы
Короткие ответы и границы применимости материала.
01С чего начинать работу с темой «крепежные изделия»?
Сначала фиксируют функцию изделия или документа, затем назначение документа, его статус и область применения. Подбор по одному названию или внешнему сходству не дает полной спецификации.
02Достаточно ли указать только ГОСТ или DIN?
Нет. Обозначение стандарта нужно дополнить исполнением, размерами, материалом или классом свойств, покрытием, точностью и требованиями к партии. Состав реквизитов зависит от конкретного стандарта.
03Можно ли считать ГОСТ и DIN взаимозаменяемыми?
Только после постатейного сравнения редакций: области применения, размеров, допусков, материалов, механических свойств, маркировки и приемки. Похожее название или геометрия не доказывают эквивалентность.
04Как учитывать покрытие?
Покрытие рассматривают вместе со средой, материалом пары, состоянием резьбы, технологией нанесения и риском водородного охрупчивания. Цвет поверхности не является надежным идентификатором системы защиты.
05Что проверить при входном контроле?
Идентификацию партии, маркировку, документы, размеры и резьбу, состояние поверхности, комплектность и соответствие согласованной спецификации. Объем выборки задают применимые правила приемки и план качества.
06Где проходит граница этого материала?
Материал носит справочный характер. Для проектирования, производства, закупки и приемки используют официальный текст применимого стандарта, рабочую документацию и отраслевые требования.
