Классификация по функции и исполнению
Группы сравниваются не по внешнему виду, а по назначению и критическим признакам спецификации.
| Группа | Типичное назначение | Что уточнить |
|---|---|---|

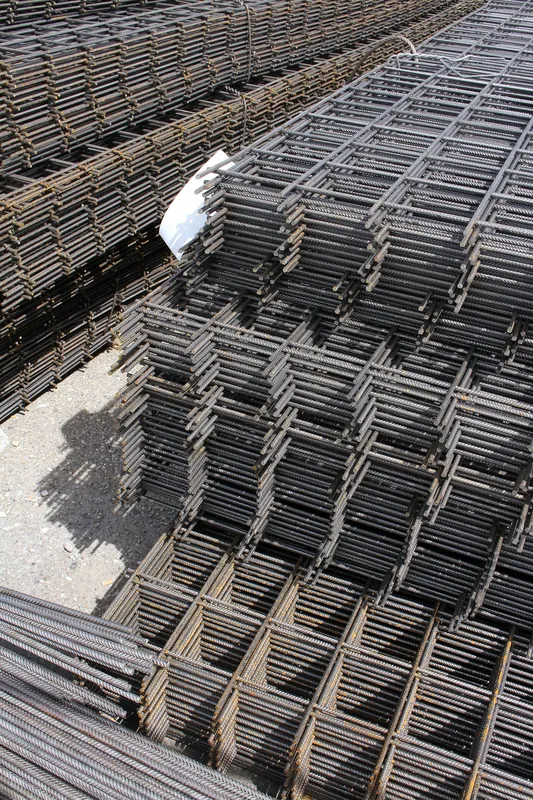

| Сварные арматурные | Железобетонные конструкции | Стержни/проволока в двух направлениях и нормированные сварные соединения |
| Сварные общего назначения | Ограждения, клетки, технологические панели | Размер ячейки и прочность сварной точки |
| Плетеные одинарные | Ограждения, шахты и просеивание | Спирали с квадратной или ромбической ячейкой |
| Тканые | Фильтрация и грохочение | Тип переплетения, световая ячейка и диаметр |
Какие исходные данные нужны
Полная запись начинается с условий работы соединения, а не с привычного складского наименования.
- 01
Функция: армирование, ограждение, фильтрация, поддержка или сито.
- 02
Номинальная и фактическая ячейка, направление и допуск.
- 03
Диаметр, прочность и материал проволоки.
- 04
Качество сварных точек или стабильность переплетения.
- 05
Рулонная или плоская форма, кромка и безопасная обработка.
- 06
Покрытие после или до сварки и условия коррозии.
Материал, покрытие и совместимость
Сварка может локально изменить покрытие и свойства проволоки. Для армирования важны не только масса и ячейка, но класс стали, геометрия и качество соединений.
Монтаж и контроль
- 01
Сверить маркировку карт/рулонов и направление рабочих стержней.
- 02
Измерить ячейку и диаметр в нескольких зонах.
- 03
Проверить сварные точки, разрывы спиралей и повреждение кромок.
- 04
Обеспечить проектный нахлест, фиксацию и защитный слой.
- 05
Безопасно обработать выступающие концы и исключить травмирование.
Типовые ошибки и отказовые сценарии
| Риск | Вероятная причина | Профилактика |
|---|---|---|
| Разрыв сварной точки | Недостаточная сварка или перегиб при монтаже | Проверить технологию и обращение |
| Недостаточное армирование | Перепутан класс/диаметр/направление | Идентифицировать карту до укладки |
| Коррозия кромки | Повреждение покрытия при резке | Восстановить защиту по системе |
| Деформация ячейки | Неправильное хранение рулона | Использовать опоры и правильную размотку |
Применение по производственным задачам
| Сценарий | Функция | Критическая проверка |
|---|---|---|
| Монолитный бетон | Распределительное и рабочее армирование | Проектный класс, нахлест и защитный слой |
| Ограждения | Периметр и защитные экраны | Покрытие, кромка и ветровая нагрузка |
| Промышленная фильтрация | Сита и фильтрующие элементы | Ячейка, переплетение и абразив |
| Шахты и тоннели | Поддержка и ограждение выработок | Специальные правила и коррозия |
Нормативные опоры
Официальные карточки документов. Перед применением проверьте статус и редакцию в своей юрисдикции.
ГОСТ 23279-2012
Сетки арматурные сварные для железобетонных конструкций
Статус сверять в официальном реестреОфициальная карточкаГОСТ 5336-80
Сетки стальные плетеные одинарные
Статус сверять в официальном реестреОфициальная карточкаГОСТ 3282-74
Проволока стальная низкоуглеродистая общего назначения
Статус сверять в официальном реестреОфициальная карточкаГОСТ ISO 4042-2015
Крепежные изделия. Электролитические покрытия
Статус сверять в официальном реестреОфициальная карточкаЧастые вопросы
Короткие ответы и границы применимости материала.
01С чего начинать работу с темой «Сетки»?
Сначала фиксируют функцию изделия или документа, затем геометрию, материал, механические свойства, покрытие и приемку. Подбор по одному названию или внешнему сходству не дает полной спецификации.
02Достаточно ли указать только ГОСТ или DIN?
Нет. Обозначение стандарта нужно дополнить исполнением, размерами, материалом или классом свойств, покрытием, точностью и требованиями к партии. Состав реквизитов зависит от конкретного стандарта.
03Можно ли считать ГОСТ и DIN взаимозаменяемыми?
Только после постатейного сравнения редакций: области применения, размеров, допусков, материалов, механических свойств, маркировки и приемки. Похожее название или геометрия не доказывают эквивалентность.
04Как учитывать покрытие?
Покрытие рассматривают вместе со средой, материалом пары, состоянием резьбы, технологией нанесения и риском водородного охрупчивания. Цвет поверхности не является надежным идентификатором системы защиты.
05Что проверить при входном контроле?
Идентификацию партии, маркировку, документы, размеры и резьбу, состояние поверхности, комплектность и соответствие согласованной спецификации. Объем выборки задают применимые правила приемки и план качества.
06Где проходит граница этого материала?
Размер ячейки без способа изготовления, диаметра проволоки, материала, покрытия и допуска не определяет сетку. Арматурная сварная сетка и плетеная оградительная сетка не взаимозаменяемы.
